LcdTap: TinyJoyPad や Arduboy を大画面で遊ぶ

2026/05/14 | 記事のソース

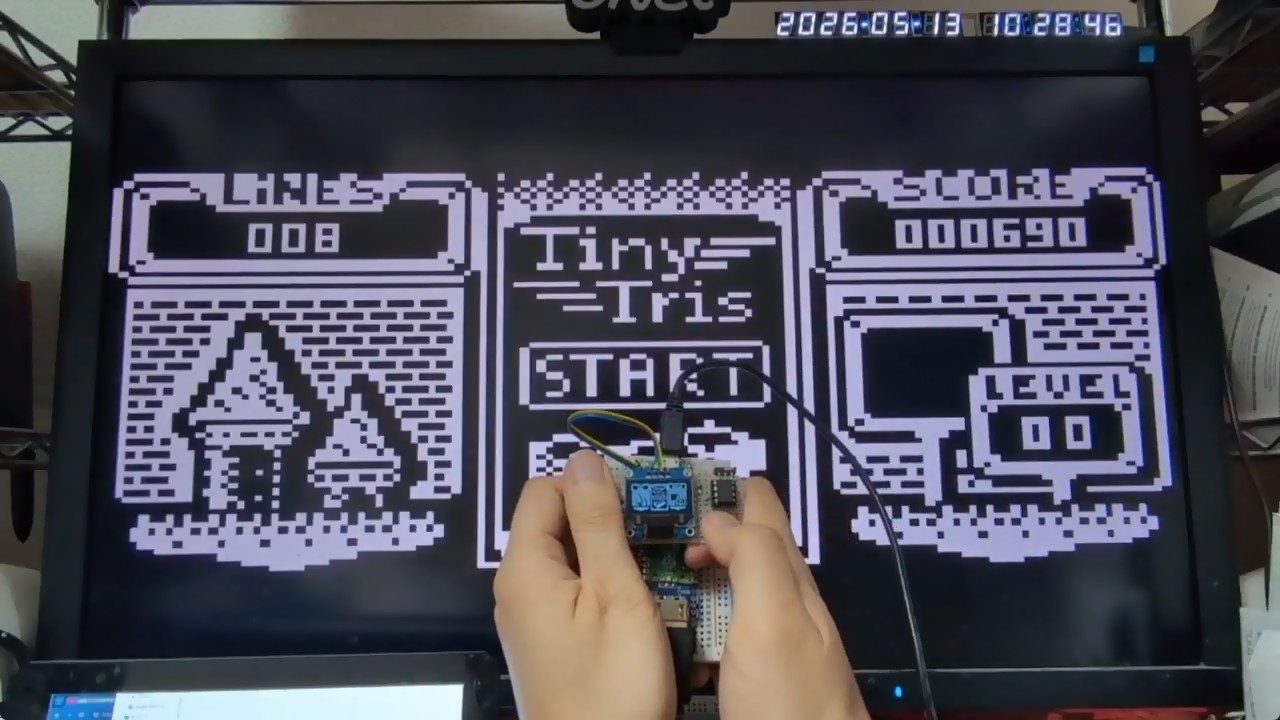

TinyJoyPad や Arduboy など、SSD1306 ディスプレイを使った小型ゲームを PC 用モニタやテレビなどの大画面で遊ぶ方法を紹介します。

映像出力用にコネクタのハンダ付けが必要ですが、ファームウェアに関してはコンパイル済みバイナリをドラッグ＆ドロップするだけなのでプログラミング不要です。

SSD1306 専用のファームウェアは廃止されたので、ユニバーサル版 (Pico2-Universal) 用の手順に修正しました。

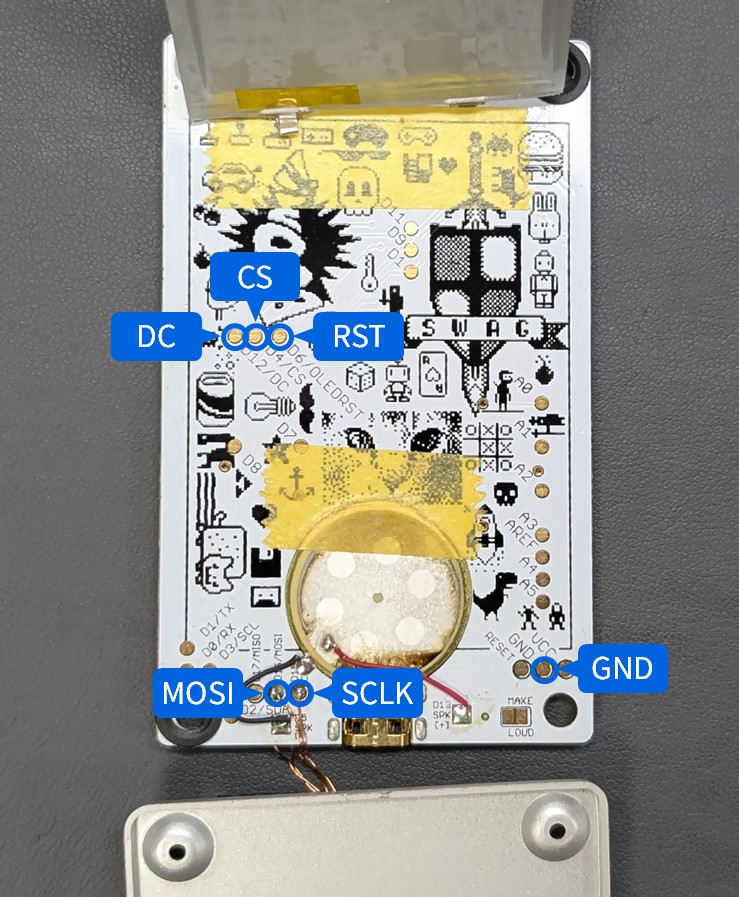

Arduboy の SPI 信号引き出しについて、当初基板のレジストを削って銅箔を露出させる手順を掲載していましたが、基板裏のバッテリーの下に TP があることを教えて頂きました (thx: chamekan さん)。

TinyJoyPad は Daniel C 氏によって開発された携帯ゲーム機で、8 bit マイコンの ATtiny85 と SSD1306 OLED、5 つのスイッチ、スピーカーから構成されるシンプルな構成が特徴です。

Arduboy は Kevin Bates 氏によって開発された携帯ゲーム機で、ATmega32u4 と SSD1306 OLED、6 つのスイッチ、スピーカーから構成されます。

LcdTap は、Raspberry Pi Pico2 を使って、I2C 接続や SPI 接続の LCD モジュールの表示内容を DVI で出力して大きなディスプレイにミラー表示したりキャプチャしたりできるツールです。

ラズピコ 2 で自作することも、 BOOTH で基板を購入することもできます。

TinyJoyPad
- スイッチサイエンスでキットを購入できます。
- 簡単な回路なので自作も可能です。
- AVR にゲームを書き込むには ISP プログラマも必要です (これが一番の鬼門かも)。
Arduboy
- 公式版の価格は高騰していますが、クローンが Amazon や AliExpress で手に入ります。
LcdTap (自作する場合)
- Raspberry Pi Pico2
- Pico-DVI-Sock
- ~~16 ポジションバイナリーロータリースイッチ~~
- タクトスイッチ x5
- スライドスイッチ x1
- 抵抗 10kΩ x2
TypeA-MicroB USB ケーブル
HDMI ケーブル
1280x720@30Hz または 640x480@60Hz の DVI-D 信号を入力可能なディスプレイ
- PC 用モニタなら少なくともどちらかは大丈夫じゃないかと思いますが、保証はできません。

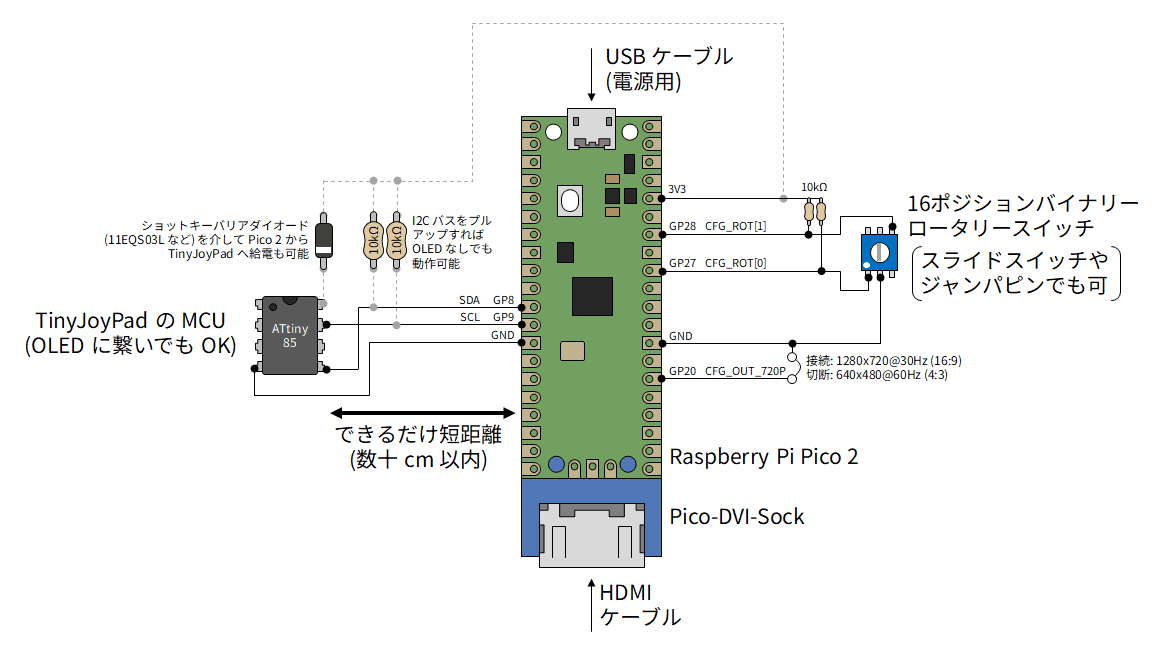

Pico-DVI-Sock を Pico2 にハンダ付けし、その他の部品を下図のように接続します。

Pico2 と TinyJoyPad の間はできるだけ短距離で配線してください。
SDA/SCL は TinyJoyPad の OLED の端子から引き出してもかまいません。
Pico2 には GND 端子がいっぱいありますが、どれに繋いでもかまいません。
Pico2 から出ている 3.3V で TinyJoyPad に給電することもできますが、その場合は TinyJoyPad の電源が Pico2 へ逆流しないよう、ショットキーバリアダイオード (例: 11EQS03L) を挿入してください。
SDA/SCL を 10kΩ でプルアップすれば、TinyJoyPad 側の OLED を外しても動作します。

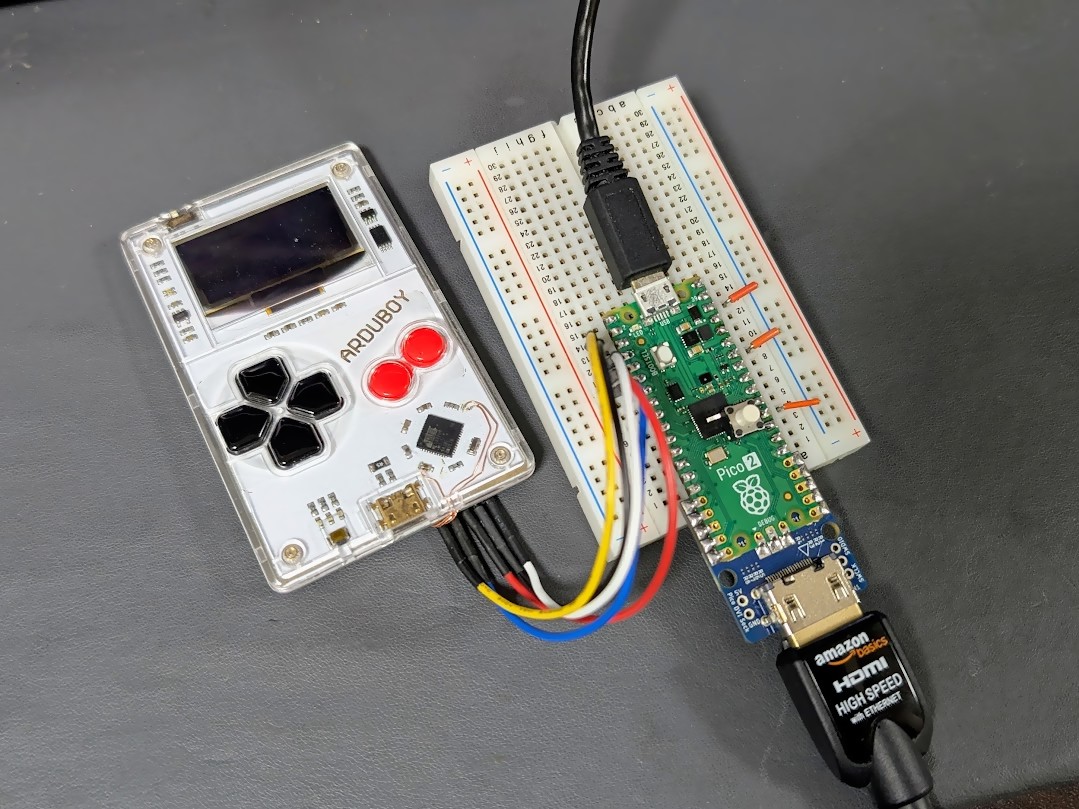

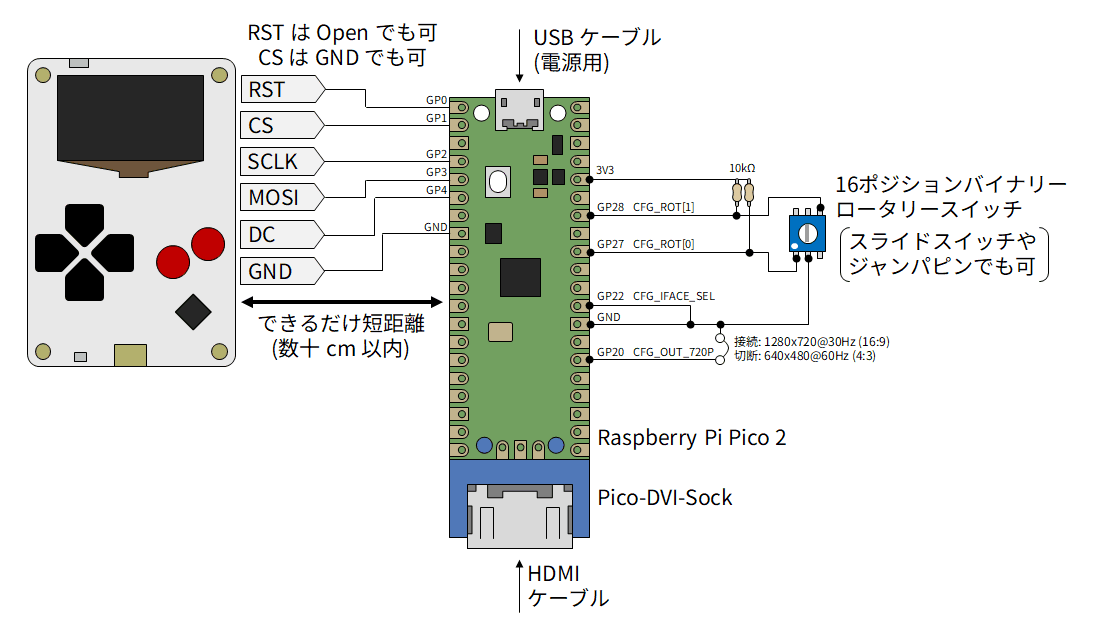

Pico-DVI-Sock を Pico2 にハンダ付けし、その他の部品を下図のように接続します。

レベルシフト用の抵抗値 R は Arduboy の電源電圧に応じて決めます。Li-Po 電池の場合はレベルシフトせず直結してもそれなりに動きます。

Arduboy の背面は Li-Po バッテリーの端子がむき出しになっているので、金属の上に置いたりしてショートしないように注意してください。

追加した配線と Li-Po バッテリーの間がショートしないようにビニールテープやカプトンテープ等で絶縁することをお勧めします。

書き込みが成功すると、Pico2 の LCD が点滅し、コネクタから DVI-D 信号が出力されます。

GP20 (CFG_OUT_RESO_SEL) は DVI 映像出力の解像度 (アスペクト比) を指定します。もしモニタに映らない場合はここを切り替えて Pico2 をリセット (USB ケーブルを抜き差し) してみてください。
